初吸力：	50N	型号：	TU65110
电流特性：	直流	规格尺寸：	65*110
功率：	80W	：	力迅
种类：	软磁性材料	工作电压：	24VDC
通电率：	50%	行程：	20mm

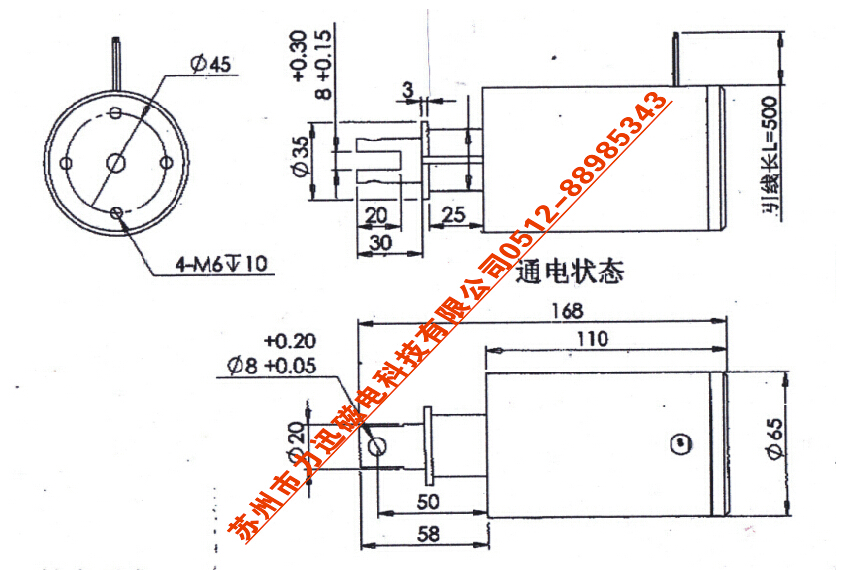

TU65110管状推拉电磁铁|通电吸合说明:

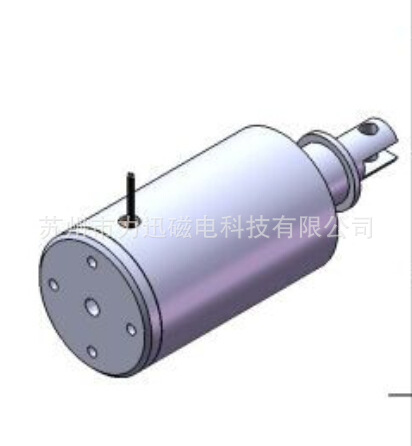

型号：TU65110拉式电磁铁，推拉电磁铁，牵引电磁铁，锁用电磁铁，开关电磁铁
外形尺寸：φ65*110（mm） （可定做）
使用电压：12/24VDC（可定做）
行程力F≥ 5000g@  行程20 mm， 50%通电率   80

W
力、行程和通电率等可按客户要求设计定做
产品使用性能：一般用在自动化器械上，有圆管式和框架式，通电靠牵引力带动铁芯产生推或拉的动作，从而产生一定的行程，断电靠外力恢

复初始状态或靠弹簧复位。
我司设计、生产、销售各类电磁铁、螺线管，广泛用于安防器材、智能锁、各种电器、健身器械、纺织器材，智能玩具等产品，包括吸盘

式、推拉式、保持式、牵引式等各种电磁铁。产品优越！可按客户要求或来样设计生产，欢迎来电咨询、洽谈。真诚希望贵携手合作！



Solenoid电磁铁，吸盘式电磁铁，框架式电磁铁，圆管式电磁铁尽在苏州力迅磁电科技有限公司。我们提供的产品与服务。 我司设计、生产、销售各类电磁铁、螺线管，广泛用于安防器材、智能锁、各种电器、健身器械、纺织器材，智能玩具等产品，包括吸盘式电磁铁、推拉式电磁铁、保持式电磁铁、牵引式电磁铁等各种电磁铁。产品优越！可按客户要求或来样设计生产，欢迎来电咨询、洽谈。真诚希望能和贵司携手合作！



电磁铁基本知识

电磁铁是一个带有铁心的通电螺线管，电磁铁的磁性大小与通电电流与螺线管的匝数有关。磁铁工作原理：电磁铁的工作原理就是采用电磁感应原理，主要运用毕奥-沙瓦定律与基尔霍夫定律进行磁场设计、计算。

电磁铁的特点是：电磁铁本身有无磁性， 可以通过通断电流来控制，磁性的大小可以改变电流的大小来控制，磁极的方向有电流的方向决定。

电磁铁应用范围

各类小型精密电磁铁及电磁铁应用组件，作为自动控制系统的执行器件，已被广泛应用于工业自动化控制、办公自动化等各个领域。如办公设备、影像器材、银行设备、包装机械、食品机械、纺织机械、自动分拣机、自动柜员机、自动售货机、卡片打孔器、电磁锁、各种遥控装置、制动装置、计数装置、门禁系统等。

电磁铁选型主要参数

客户选用或定做所需的电磁铁需要考虑以下的技术参数：

1.外形：安装电磁铁位置所能容纳的大尺寸：长；宽；高，

2.电磁铁的大行程及其吸力要求，断电后的复位力要求

3.提供给电磁铁的电源大电压；电流？电压稳定性，交流/直流供电，能否提供正；负脉冲电源？

4.电磁铁是否需要长期不间断工作；断续工作，每次长的通电时间及两次通电之间短的间歇；

5.电磁铁的用途，使用电磁铁的环境特殊要求，如温度; 湿度; 冲击; 振动; 加速度等

电磁铁的分类方法

1．按动作方式：

保持式 如电磁离合器、电磁卡盘、起重电磁铁等

吸引式 各种自动电器继电器、接触器、电磁阀门、电动锤、电铃等

2． 照激磁线圈供电的种类： 直流、交流

3．按照动作速度：快速动作、正常动作、延缓动作

4.按衔铁的运动方式：直动式、转动式

5.按磁路的形状： 开路导磁体如螺管式；闭路导磁体如盘式（起重电磁铁）、拍合式、Ⅱ型、Ⅲ型（及E型）、装甲螺管式

注： 一般在工业上根据结构，可以简单的合并为三大类型：

拍合式： 盘式、Ⅱ型从原理上可归到此类，该类行程短

螺管式： 行程长

E型： 行程介于上两者之
